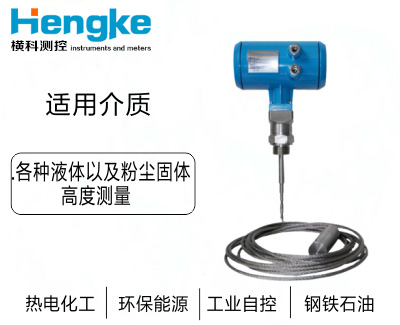

导波雷达液位(物位)计 各种液体固体高度测量 缆式杆式可定制
产品简介:导波雷达液位/物位、料位计是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!


       导波雷达液位/物位、料位计是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将时间信号转化为物位信号。

参数:工作频率:100MHZ-1.8GHZ
测量范围:缆式:0...20m;杆式、同轴式:0…6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S(根据具体使用情况而定)
输出电流信号:4-20mA
精度:<0.1%
通讯接口:4-20mA或 HART 通讯协议
过程连接:       G1-1/2,G3/4
法兰DN50,DN80,DN100,DN150
过程压力:       -1-60bar
电源:          电源:24VDC(&plusmn;10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:      温度-20℃~+60℃   压力1Mpa
外壳防护等级:  IP68
防爆等级:      EXiaIICT6
两线制接线:    仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20&times;1.5(电缆直径5----9mm)







CKLD600系列导波雷达物位/液位、料位仪表
类别 CKLD601 CKLD602 CKLD603
应用 液体、固体小颗粒及粉体 液体、固体小颗粒及粉体 液体
测量范围 20米(可扩展至30米) 6米 6米
过程连接 螺纹、法兰 螺纹、法兰 螺纹、法兰
过程温度 -20-220℃ -20-220℃ -20-220℃
过程压力 -1.0-40bar -1.0-40bar -1.0-60bar
精度< 0.1%< 0.1%< 0.1%
分辨率 1mm 1mm 1mm
重复性 &plusmn;3mm &plusmn;3mm &plusmn;3mm
频率范围 100MHZ-1.8GHZ 100MHZ-1.8GHZ 100MHZ-1.8GHZ
防爆防护等级 Exd II BT4/IP68 Exd II BT4/IP68 Exd II BT4/IP68
信号输出 4&hellip;20mA/HART(两线) 4&hellip;20mA/HART(两线) 4&hellip;20mA/HART(两线)
