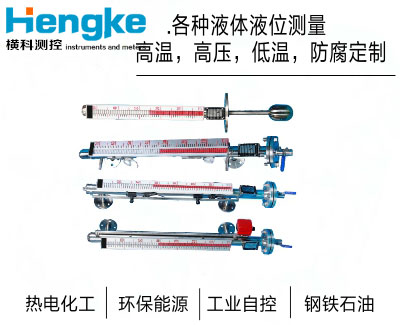

UHZ 磁翻板液位计 各种液体液位测量 远传报警
|

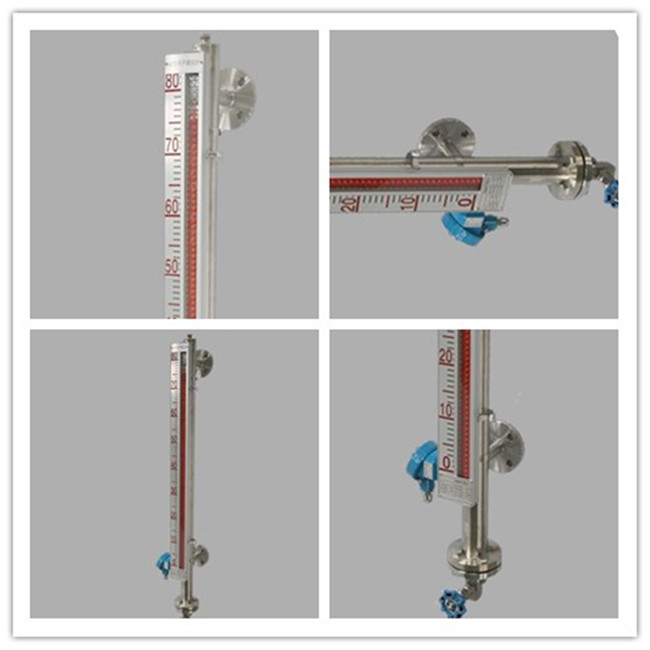

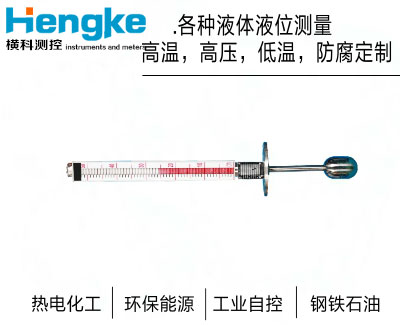

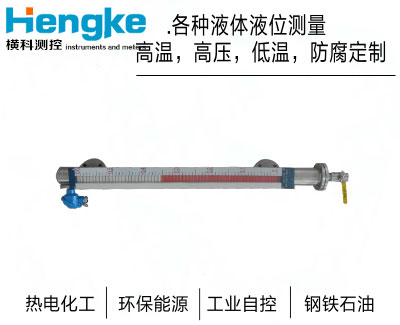

磁翻板液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
| 用户自备法兰 |
|
安装形式
主体材质
公称直径
公称压力
D
D1
D2
n
d
f
b
侧装
不锈钢
20
4.0
105
75
56
4
14
2
16
ABS
20
10
105
75
56
4
14
2
16
顶装
不锈钢
200
2.5
360
310
274
12
26
3
32
ABS
200
0.6
320
280
274
8
8
3
32
|
| 主要技术指标 |
|
安装形式内容
侧装式
顶装式
安装间距
(测量范围)
不锈钢
500～5000(mm)
500-2500(mm)
ABS、PP-R
500～4000(mm)
工作压力
0.6,1.6,2.5,4.0MPa
0.6,1.6,2.5MPa
介质密度
＞0。6g/c
＞0.76g/c
法兰连接
不锈钢
法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)
法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS
法兰20-10(DN20 PN1.0)
(GB9119-88)
法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料
ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度
-40～100℃(ABS、PP-R：-40～80℃)
环境温度
-40～+70℃
示值误差
±100mm
介质粘度
≤1st(10-4/s)
上、下限
开关输出
1、控制灵敏度：10mm
2、输出接点容量：AC220V 2A
3、接点寿命：5×104次
4、防爆特征：iaIICT4本质安全型
电远传、
连续显示
1、精度：±1.5%
2、输出负载：750Ω
3、输出信号：0～10mA输出，220V AC电源
4～20mA输出，24V DC二线制
4、防爆特征：iaIICT4本质安全型
|
| UHZ翻柱式磁浮子液位计 | ||||||||
|
517/518 侧装式 2 顶装式 | 安装方式 | |||||||
|
1 1Cr18Ni9Ti 2 ABS 3 PP-R | 主体材质 | |||||||
|
1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa | 公称压力 | |||||||
|
1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出 | 类型 | |||||||
| L 安装间距(测量范围) | ||||||||
| L1 安装深度(顶装式(0～4000mm任选) | ||||||||
| 介质密度ρ(g/c) | ||||||||
| 2 | 2 | 1 | 1 | =2500mm | L1=3000mm | ρ=0.8g/c | 举例 | |
