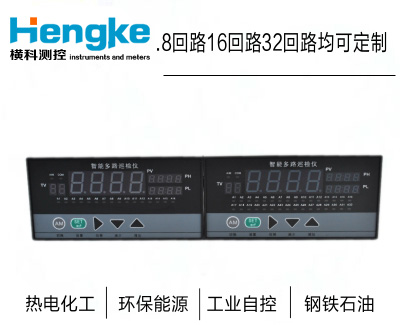

MD系列温度巡检仪 8回路16回路32回路均可定制
|

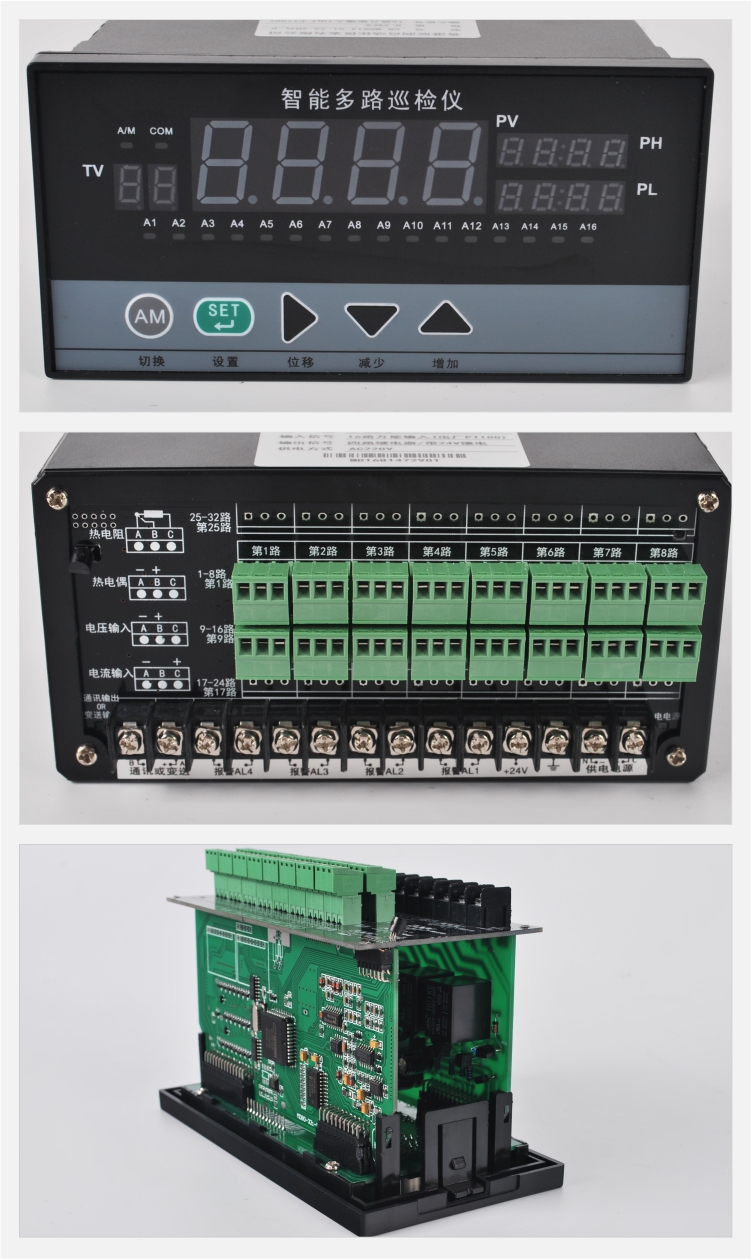

WP-MD80系列智能八回路巡检仪 采用高水平的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，可巡回检测多路测量信号，并能对各种非线性输入信号进行高精度的线性矫正测量。
WP-MD80系列智能八回路巡检仪各种输入端口均具备万能信号和单通道输入功能，且各路可同时输入不同类型的型号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性能。
控制输出有二种：各路统一报警输出/变送输出，各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型和报警无记忆型。输入/输出回路采用光电隔离，具有良好的抗干扰能力。
具有高亮度LED数码显示,可带有串行通讯接口.整机采用卡入式结构,使安装十分简便。
| 输入信号 |
电阻——各种规格热电阻（见规格篇），如Pt100、Cu100、 Cu50等或远传压力电阻 电偶——各种规格热电偶（见规格篇），如B、S、K、E、J、 T、WRe等 电压——0~5V、1~5V或mV等 电流——0~10mA、4~20mA或0~20mA等 |
| 测量范围 | -1999~9999字 |
| 测量精度 | 0.2%FS±1字或0.5%FS±1字 |
| 分辨率 | ±1字 |
| 温度补偿 | 0~50℃ |
| 显示方式 |
·-1999~9999测量值显示 ·-1999~9999设定值显示 ·1~32通道号显示 ·当前通道上限，下限报警值显示 ·发光二极管工作状态显示 ·高亮度LED数字显示 |
| 控制方式 | 位式ON/OFF带回差 |
| 输出信号 |
拟量输出 ·DC0 ~ 10 mA(负载电阻≤750Ω) ·DC4~20mA(负载电阻≤500Ω) ·DC0 ~ 5V（输出电阻≤250Ω） ·DC1~5V （输出电阻≤250Ω） 开关量输出·继电器控制输出（AC220V/3A DC24/5A 阻性负载） ·SCR（可控硅）输出400V/0.5A · SSR（固态继电器）输出，6~24V/50mA |
| 通 讯 输 出 |
接口方式——标准串行双向通信接口： RS-485，RS-232C，RS-422等 ·波特率——300~9600bps内部自由设定 |
| 报警方式 |
可先择继电器上下限报警输出，LED指示 可选择继电器上上限报警输出，LED指示 可选择继电器下下限报警输出，LED指示 |
| 报警精度 | ±1字 |
| 联机通讯 | 通讯接口为二线制、三线制或四线制 ( 如RS-485，RS-232C，RS-422等 ) ，亦可由用户特殊要求，波特率 300~9600bps 可由仪表内部参数自由设定。 接口和主机采用光电隔离， 提高系统的可靠性及数据的安全性。通讯距离可达1公里。 上位机可采集各种信号与数据。配用 SZ 数据采集器和 FWP工控组态软件，可实现多台 FWP 仪表与一台或多台微机 进行联机通讯。系统采用主 —— 从通讯方式， 整个控制回路只需一根二（三、四）芯电缆，即可实现与上位机通讯，上位微机可呼叫用户设定的仪表设备号，随时调用各台仪表的现场数据，并可进行仪表内部参数设定。能方便地构成各种能源管理和控制系统。 |
| 设定方式 | 面板轻触式按键数字设定 ·设定值断电后永久保存 |
| 保护方式 | ·参数设定值密码锁定·输入回路断线报警（断电器输出，LED指示）·超/欠量程报警指示（继电器输出，LES指示）·工作异常自动复位（Watch Dog）·欠压自动复位 |
| 使用环境 | ·环境温度 0～50℃·相对湿度 ≤85RH ·避免强腐蚀气体 |
| ·电源电压 |
AC220V（50Hz） AC90～260V --- 开关电源 DC 24 V±2V --- 开关电源 |
| 功 耗 |
·≤5W（AC220V供电） ·≤3W（AC90～260V --- 开关电源供电） ·≤3W（DC24V --- 开关电源供电） |
| 结 构 | ·标准卡入式 |
| 重 量 |
·420g（AC220V 供电） ·280g（开关电源供电） |
注:可选带万能输入，仪表可选带统一报警，可选带第一路变送输出，可选带至高点变送输出，可选 带RS-485通迅，可选1~32回路巡检显示控制
| 型 号 | 说 明 | ||||||||||
| M | □ | □ | -□ | □ | -□ | -□ | □ | -□ | □ | □ | 智能多路巡检测量控制仪 |
| 外形尺寸 |
D8 S8 |
160×80mm（横式） 80×160mm（竖式） | |||||||||
| 控制作用 | □ | ||||||||||
| 通讯方式 | □ | ||||||||||
| 报警/输出方式 | □ | ||||||||||
| 输入类型 | □ | ||||||||||
| 第一报警方式 | □ | ||||||||||
| 第二报警方式 | □ | ||||||||||
| 报警记忆 | K |
带报警记忆功能 不带报警记忆功能（可省略） | |||||||||
| 馈电输出 | P | 一路DC24V馈电输出 | |||||||||
| 供电方式 |
T W A |
AC90～265V供电（开关电源） DC24V供电 AC220V供电（线性电源） | |||||||||
| 测量精度 | B |
0.5％FS±1字(可省略) 0.2％FS±1字(请注明) | |||||||||
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
