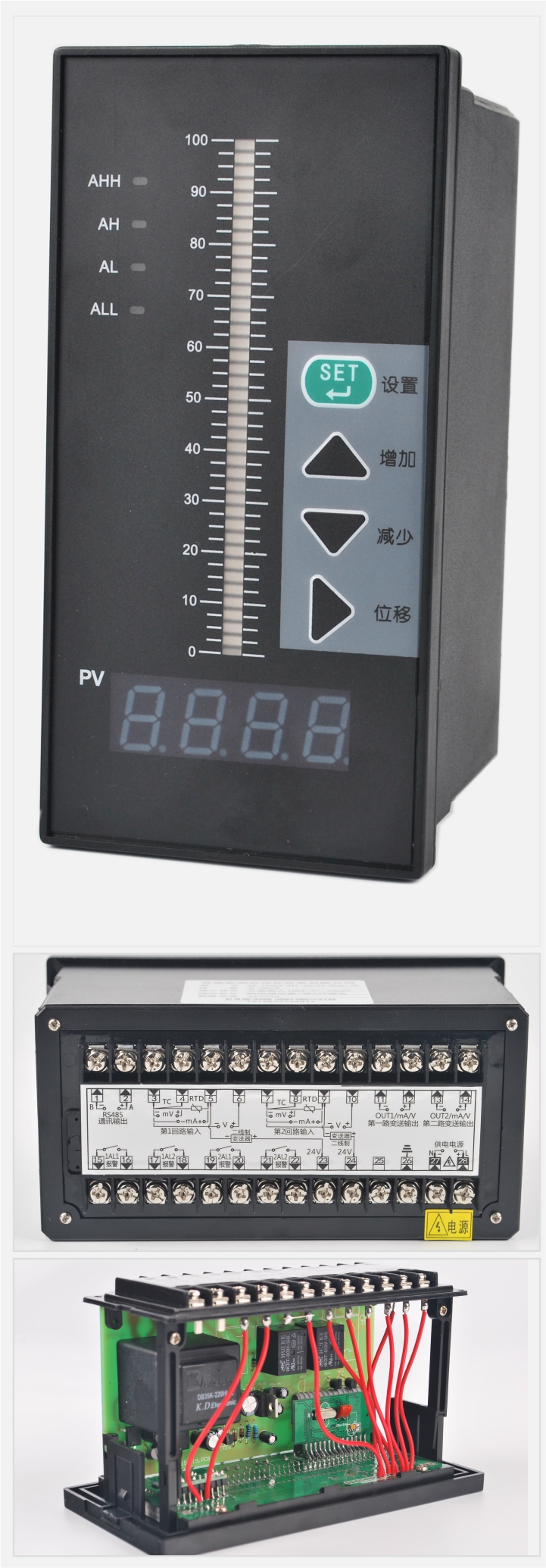

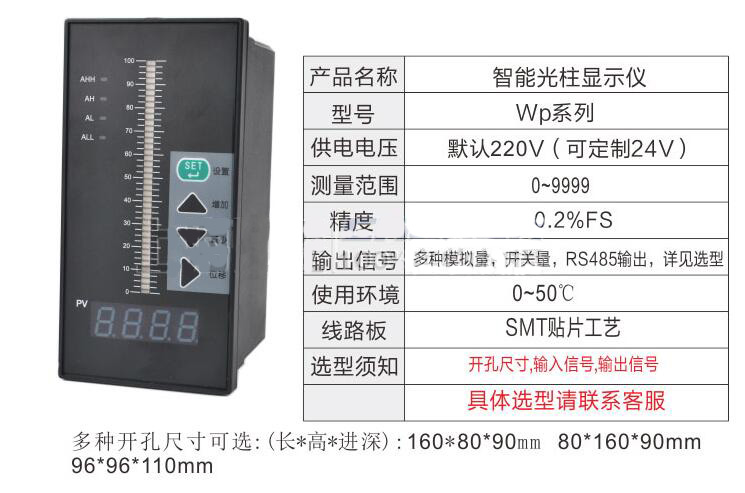

WP系列光柱显示仪 万能信号输入 4-20mA 上下限控制
|
智能数字/光柱显示控制仪，采用高水平的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用超新无跳线技术，使输入端口具备单通道和万能信号输入功能，只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
| 型号 | 说明 | ||||||||||
| WP- | □□ | □ | □□ | □ | -□ | □□ | -□ | □ | □ | -□ | |
| 外形特征 |
Z C |
单屏横式显示 单屏横式显示 | |||||||||
| S | 单屏竖式显示 | ||||||||||
| D | 双屏横式显示 | ||||||||||
| DS | 双屏竖式显示 | ||||||||||
| T | 单屏单光柱竖式显示 | ||||||||||
| TX | 单屏单光柱横式显示 | ||||||||||
| 外形尺寸 | 3 | 48×48mm | |||||||||
| 4 | 96×48mm（横式）；48×96mm(竖式） | ||||||||||
| 7 | 72×72mm（方式） | ||||||||||
| 8 | 160×80mm；80×160mm是(可选光柱） | ||||||||||
| 9 | 96×96mm（可选光柱） | ||||||||||
| 控制作用 | 01 | 测量显示 | |||||||||
| 03 | 测量显示带上、下限控制/报警 | ||||||||||
| 04 | 显示带四限控制/报警（任意组合） | ||||||||||
| 通讯方式 | 0 | 无通讯接口 | |||||||||
| 1 | RS-232C通讯接口 Modbus协议 | ||||||||||
| 7 | RS-485通讯接口Modbus协议 | ||||||||||
| 输出方式 | 0 | 无输出 | |||||||||
| 1 | 继电器输出 | ||||||||||
| 2 | (4～20)mA输出 | ||||||||||
| 3 | (0～10)mA输出 | ||||||||||
| 4 | (1～5)V输出 | ||||||||||
| 5 | (0～5)V输出 | ||||||||||
| 6 | SCR可控硅过零触发脉冲输出 | ||||||||||
| 7 | SSR固态继电器控制信号输出 | ||||||||||
| 8 | 特殊规格变送输出 | ||||||||||
| 输入类型 | □□ | 参见“输入类型表” | |||||||||
| 第一报警 | N | 无控制/报警（可省略） | |||||||||
| H | 第一报警为上限报警 | ||||||||||
| L | 第一报警为下限报警 | ||||||||||
| 第二报警 | N | 无控制/报警（可省略） | |||||||||
| H | 第二报警为上限报警 | ||||||||||
| L | 第二报警为下限报警 | ||||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||
| 供电方式 | AC220V线性电源（可省略） | ||||||||||
| T | AC（90～265）V开关电源供电 | ||||||||||
| W | DC24V供电 | ||||||||||
| 型号举例： |
WP-C801-00-08-N；WP-C403-01-12-HL；WP-T804-81-08-2H2L WP-T804-81-08-2H2L系列（该系列只有80外型超多可输出8个报警点）。 | ||||||||||
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询 。
