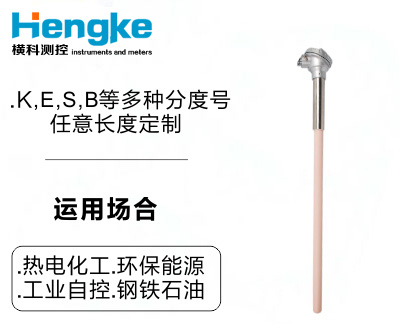

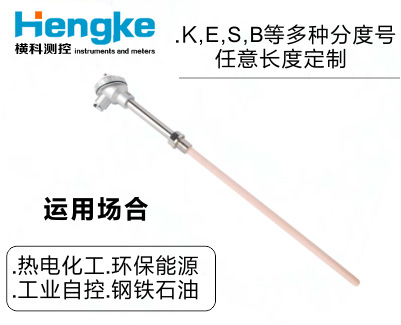

刚玉管热电偶高温热电偶 K,S,B分度专业定制 高温定制
产品简介:工业用热电偶转一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。 根据国家
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!




       工业用热电偶转一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。

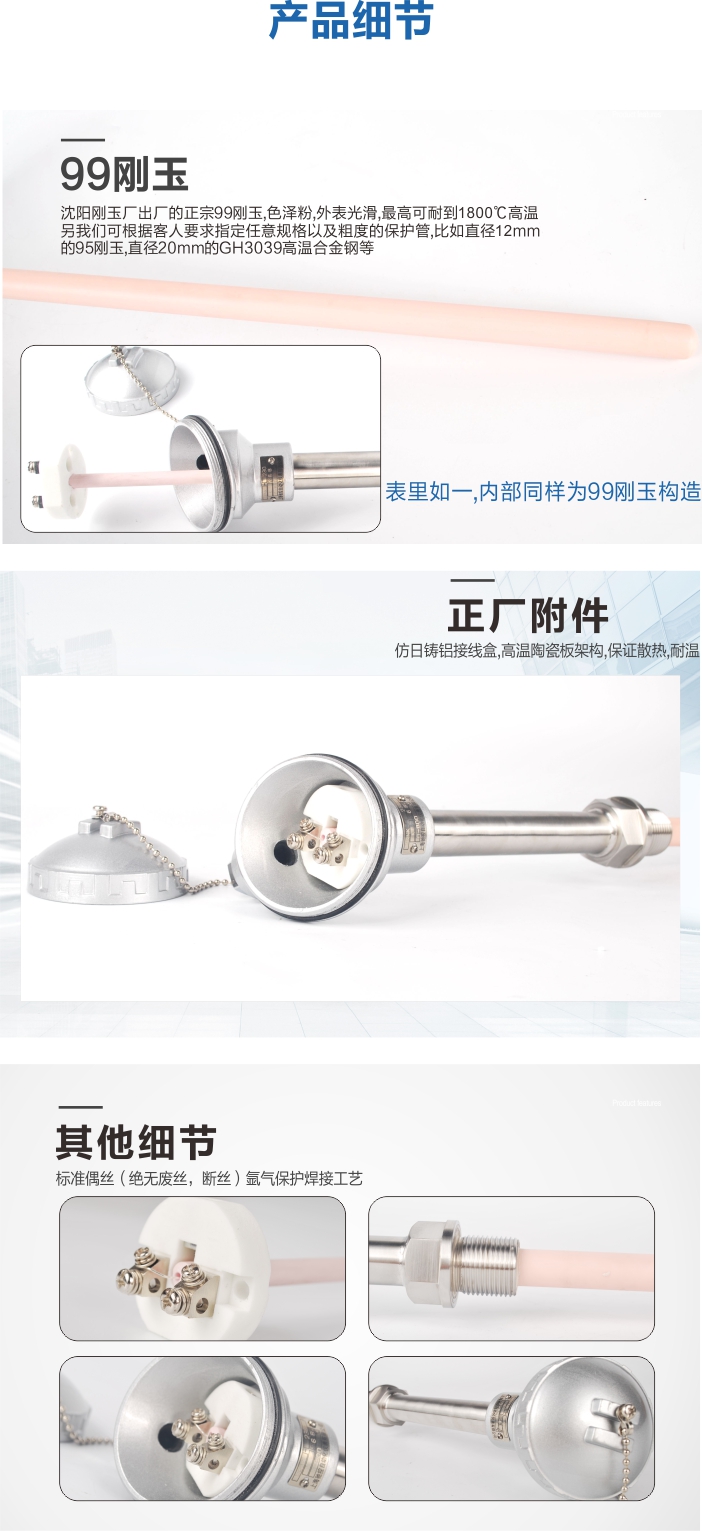

热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。





测量范围及允许误差范围

型号 分度号 允差等级
Ⅰ级 Ⅱ级
允差值 测温范围℃ 允差值 测温范围℃
WRN K ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004(t) 375~1000 ±0.0075(t) 333~1200
WRM N ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004(t) 375~1000 ±0.0075(t) 333~1200
WRE E ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004(t) 375~800 ±0.004(t) 333~900
WRF J ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004(t) 375~750 ±0.004(t) 333~750
WRC T ±0.5℃ -40~+125 ±1℃ -40~+133
±0.004(t) 125~350 ±0.0075(t) 133~350
WRP S     ±2.5℃ 0~+600
    ±0.0025(t) 600~1300
WRQ R     ±2.5℃ 0~+600
    ±0.0025(t) 600~1300
WRR B     ±2.5℃ 0~+600
    ±0.0025(t) 600~1600


注:t为感温元件实测温度值(℃)
热电偶时间常数

热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒)
90-180 10-30
30-90 <10

热电偶公称压力:一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃) 试验温度(℃) 绝缘电阻值(Ω)
≥600 600 72000
≥ 800 800 25000
≥1000 1000 5000

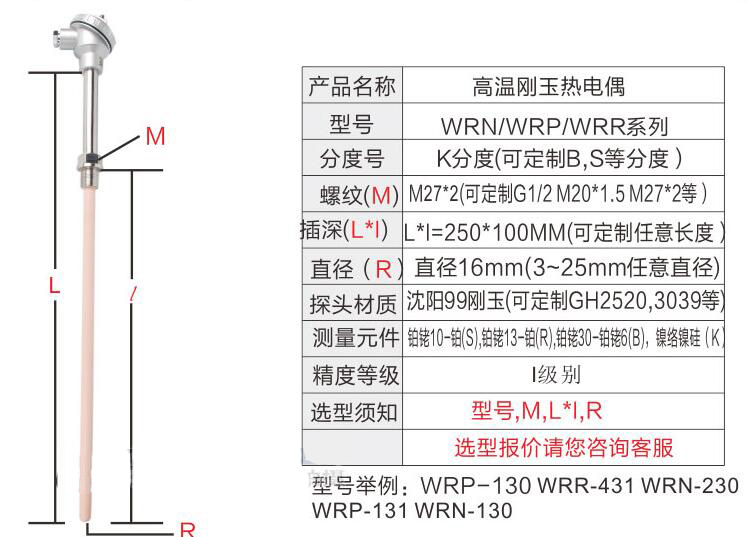

WR□ 热电偶    标准型



1
标记 热电偶类别 分度号
N 镍铬-镍硅 K
M 镍铬硅-镍硅 N
E 镍铬-铜镍 E
F 铁-铜镍 J
C 铜-铜镍 T
P 铂铑10-铂 S
Q 铂铑13-铂 R
R 铂铑30-铂铑6 B
W 钨铼3-钨铼25 WRe3/25

2
标记 热电偶对数
1 单支式(可不标记)
2 双支式


3
标记 安装固定装置
1 无固定装置
2 固定螺纹
3 活动法兰

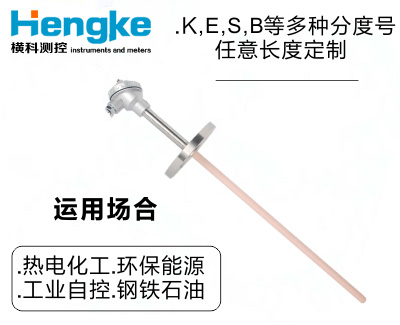

4 固定法兰
5 活络管接头式
6 固定螺纹锥形式
7 直行管接头式
8 固定螺纹管接头式
9 活动螺纹管接头式

4
标记 接线盒形式
2 防溅式
3 防水式
4 隔爆式

5
标记 保护管直径(mm)
0 Ф16
1 Ф20(S/R/B型热电偶为Ф25双层管)
2 Ф16(高铝管,限用于K、N型热电偶)
3 Ф25(高铝管,限用于K、N型热电偶)
  特殊说明(直径标明Ф尺寸)




1、 本公司承若凡是购买我司产品,一年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
2、客户的技术疑问,我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
