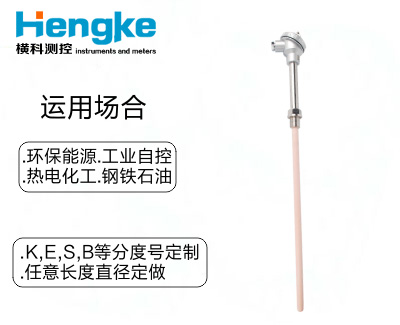

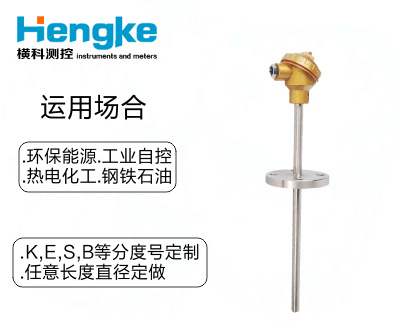

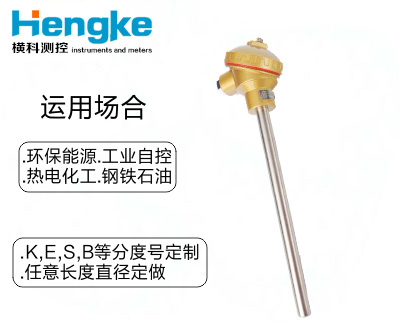

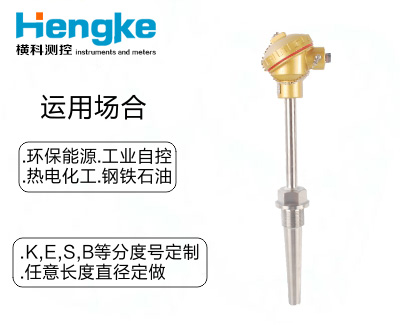

WR系列热电偶 专业定制 高温测量 K,E,S,B,等多种分度号
|
工业用热电偶转一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

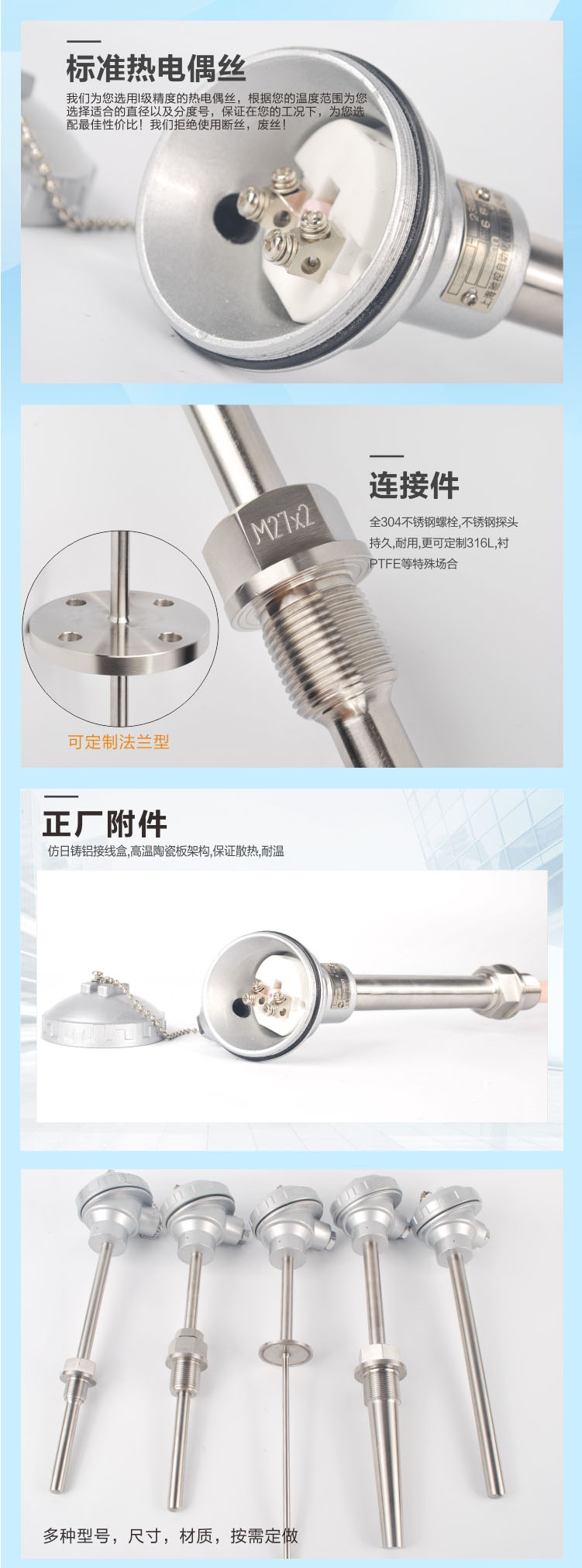

热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRQ | R | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRR | B | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1600 | ||||
注：t为感温元件实测温度值（℃）
热电偶时间常数
| 热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
| Ⅰ | 90－180 | Ⅲ | 10－30 |
| Ⅱ | 30－90 | Ⅳ | ＜10 |
热电偶公称压力：一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
| 规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
| ≥600 | 600 | 72000 |
| ≥ 800 | 800 | 25000 |
| ≥1000 | 1000 | 5000 |

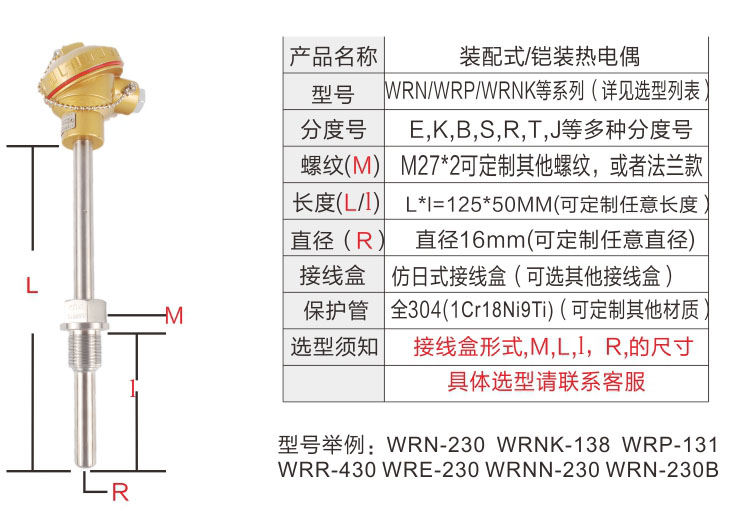

| WR□ | 热电偶 标准型 | |||||
|
1 | 标记 | 热电偶类别 | 分度号 | |||
| N | 镍铬-镍硅 | K | ||||
| M | 镍铬硅-镍硅 | N | ||||
| E | 镍铬-铜镍 | E | ||||
| F | 铁-铜镍 | J | ||||
| C | 铜-铜镍 | T | ||||
| P | 铂铑10-铂 | S | ||||
| Q | 铂铑13-铂 | R | ||||
| R | 铂铑30-铂铑6 | B | ||||
| W | 钨铼3-钨铼25 | WRe3/25 | ||||
|
2 | 标记 | 热电偶对数 | ||||
| 1 | 单支式（可不标记） | |||||
| 2 | 双支式 | |||||
|
3 | 标记 | 安装固定装置 | ||||
| 1 | 无固定装置 | |||||
| 2 | 固定螺纹 | |||||
| 3 | 活动法兰 | |||||
| 4 | 固定法兰 | |||||
| 5 | 活络管接头式 | |||||
| 6 | 固定螺纹锥形式 | |||||
| 7 | 直行管接头式 | |||||
| 8 | 固定螺纹管接头式 | |||||
| 9 | 活动螺纹管接头式 | |||||
|
4 | 标记 | 接线盒形式 | ||||
| 2 | 防溅式 | |||||
| 3 | 防水式 | |||||
| 4 | 隔爆式 | |||||
|
5 | 标记 | 保护管直径（mm） | ||||
| 0 | Ф16 | |||||
| 1 | Ф20（S/R/B型热电偶为Ф25双层管） | |||||
| 2 | Ф16（高铝管，限用于K、N型热电偶） | |||||
| 3 | Ф25（高铝管，限用于K、N型热电偶） | |||||
| 特殊说明（直径标明Ф尺寸） | ||||||
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
