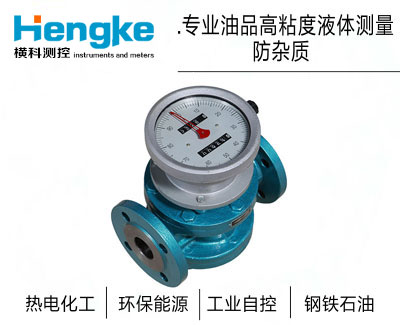

LL系列腰轮流量计 油品高粘度液体测量 防杂质
|
LL腰轮流量计是用于对管道中液体流量进行连续或间歇测量的精度高计量仪表。其原理是当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转，同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转，随着腰轮的转动，液体经由计量室不断排出流量计，每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累计流量。它具有量程范围大、结构简单、压力损失小、粘度适应性强，能测量高温、高粘度液体、标定方便、安装简易和对进出口管道内的流场无特殊要求等诸多优点，是容积式流量计的代表产品。因而被广泛用于石油、化工、医药、国防、食品等工业和商业部门的油品燃料的流量检测。
| 型号 | 壳体、前盖、后盖 | 盖板 | 腰轮转子 | 轴 | 轴套 | 公称压力(mpa) |
| LL-A | 铸铁 | 铸铁 | 铝合金 | 不锈钢 | 滚珠轴承 | 0.6、1.0、1.6 |
| LL-B | 铸钢 | 铸铁 | 铝合金 | 不锈钢 | 滚珠轴承 | 2.5、4.0 |
| LL-C | 铝合金 |
铸铁/ 不锈钢 | 铝合金 | 不锈钢 | 滚珠轴承 | 0.6、1.0、1.6 |
| 备注 | LL-A铸铁腰轮流量计广泛用于各种油品及对铸铁不腐蚀介质计量 | |||||
| LL-B铸钢腰轮流量计用于高压、低腐蚀性介质的计量 | ||||||
| LL-C铸铝轻型腰轮流量计适用于低粘度、低压、低腐蚀（如水）介质计量 | ||||||
流量范围
|
公称通径 （mm） |
液体粘度 3.0~150mpa.s |
液体粘度 0.6~3.0mpa.s |
液体粘度 3.0~150mpa.s |
液体粘度 0.6~3.0mpa.s |
| 15 | 0.25~2.5 | 0.5~2.5 | 0.5~2.5 | 0.83~2.5 |
| 20 | 0.25~2.5 | 0.5~2.5 | 0.5~2.5 | 0.83~2.5 |
| 25 | 0.6~6 | 1.2~6 | 1.2~6 | 2~6 |
| 40 | 1.6~16 | 3.2~16 | 3.2~16 | 5.3~16 |
| 50 | 2.5~25 | 5~25 | 5~25 | 8.3~25 |
| 80 | 6~60 | 12~60 | 12~60 | 20~60 |
| 80II | 12~100 | 22~100 | 20~100 | 33.3~100 |
| 100 | 10~100 | 20~100 | 20~100 | 33.3~100 |
| 150 | 40~200 | 40~200 | 100~200 | 66.7~200 |
| 精度等级 | 0.5 | 0.2 | ||
| 工作温度 | （-20~+60C°），特殊要求，设计高温散热筒可达（60C°~200C°） | |||
| 流量范围 | m3/h | |||
| 信号输出 | 电流4~20mA,脉冲输出 | |||
LL - 口径 - 输出 - 材质 - 流量范围 - 压力 - 归零
| 仪表口径 | DN15 ~ DN150 | ||||||
| 信号输出 | I2 ： 12 V光电发信器 | 3 ： 24V光电发信器 | I4：4~20mA电流输出 | ||||
| A、铸铁 | B、铸钢 | C、 铝合金 | |||||
| 流量范围 | 查流量范围表（见上图） | ||||||
| 压力等级 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | ||
| 回零功能 | Z：回零功能 | ||||||
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
