LUX 石油、蒸汽、天然气、水等多种介质的流量测量
|

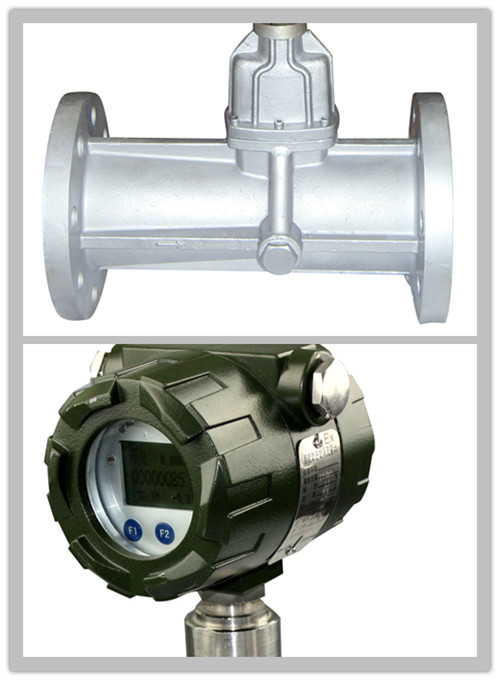

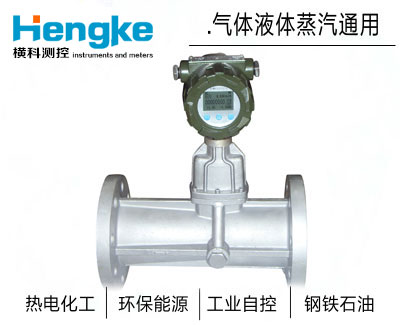

旋进漩涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品高水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
流量范围
|
公称通径 （mm） | 流量 | 范围（m3/h） | 工作压力 | 精度等级 | 重复性 |
| （mpa） | |||||
| DN15 | A | 1.0~10 |
1.6 2.5 4.0 6.3 1 0 1 6 |
1.0 1.5 |
小于基本误差限绝对值的1/3 |
| DN20 | A | 1.5~15 | |||
| DN25 | A | 3.0~30 | |||
| DN32 | A | 6.0~60 | |||
| DN40 | A | 7.0~70 | |||
| DN50 | A | 15 ~150 | |||
| B | 10 ~150 | ||||
| DN65 | A | 16 ~160 | |||
| B | 20 ~190 | ||||
| DN80 | A | 40 ~400 | |||
| B | 10 ~200 | ||||
| DN 100 | A | 80 ~900 | |||
| B | 30 ~600 | ||||
| DN150 | A | 150~1800 | |||
| B | 40~900 | ||||
| DN200 | A | 240~3600 |
| 管道口径（mm） | 15、20、25、32、40、50、65、80、100、150、200 |
精度 | ±1.5%、±1% |
| 执行标准 | 执行国家检定规程JJG198-94《速度式流量计》 |
| 安装要求 | 前直管段≥5DN，后直管段≥1DN |
| 仪表材质 | 铝合金；不锈钢（可选） |
| 介质温度 | -20~+80C° |
| 环境条件 |
环境温度：-30~+60C° 相对湿度： 5%~95% 大气压力：70kpa~106kpa |
| 工作电源 |
1.外电源：+24VDC±15%，适用于4mA~20mA输出、脉冲输出、RS485 2.内电源：1组3.6V锂电池，可连续工作三年以上 |
| 输出功能 | 脉冲输出、电流4mA~20mA输出、控制信号和RS485 |
| 防爆等级 | ExdIIBT4 ; ExiaIICT4 |
| 防护等级 | Ip65 |
| 代号 | 口径 | 流量范围m3/h | ||
| CK-LUX-25 | DN25 | 2．5～30 | ||
| CK-LUX-32 | DN32 | 4．5～60 | ||
| CK-LUX-50 | DN50 | 10～150 | ||
| CK-LUX-80 | DN80 | 28～400 | ||
| CK-LUX-100 | DN100 | 50～800 | ||
| CK-LUX-150 | DN150 | 150～2250 | ||
| CK-LUX-200 | DN200 | 360～3600 | ||
| 代号 | 功能1 | |||
| N | 无温压补偿 | |||
| Y | 带温压补偿 | |||
| 代号 | 输出型号 | |||
| F1 | 4-20mA输出（二线制） | |||
| F2 | 4-20mA输出（三线制） | |||
| F3 | RS485通讯接口 | |||
| 代号 | 功能2 | |||
| E1 | 1.0级 | |||
| E2 | 1．5级 | |||
| T | 常温 | |||
| P1 | 1．6Mpa | |||
| P2 | 2．5Mpa | |||
| P3 | 4．0Mpa | |||
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
