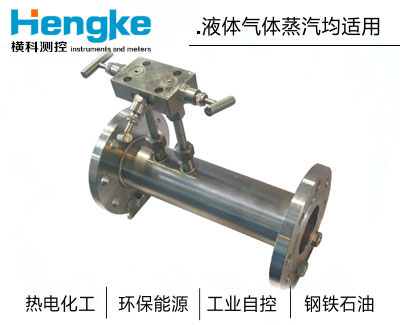

楔形流量计 专业油类气体液体测量
产品简介:楔形流量计是一种新型节流差压式流量测量仪表,它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量,在流速较低、流量小、管径大的流量测量场合
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
        楔形流量计是一种新型节流差压式流量测量仪表,它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量,在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。 楔形流量计主要用于高粘度重油、渣油、柴油、机油等、工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。这种流量计结构简单、无可动部件、不易被流体磨损、工作性能稳定、可靠、使用寿命长。它的测量元件及取压装置结构特殊流体通过时不形成滞留或堵塞压力损失较小是在雷诺数较低的情况下进行高精度流量测量的理想选择。
 1 重复性好、精确度高,经标定的楔形流量计,精度达0.5 级。
2 具有自清洁能力,无滞流区。
3 耐磨损、寿命长、可靠性高。
4 永久压损比孔板小。
5 一体型结构,现场安装无需安装导压管路,直接与管道进行螺纹或法兰连接。施工省时省力,维护方便。
其他特性:
1)适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体;
2)在很低的管道雷诺数情况下(甚至低至Re=500时),流量与差压之间仍能保持平方根关系。而孔板流量计的可侧量最小雷诺数要比楔形流量计大得多;
3)经单独标定的楔形流量计有较高的测量精确度(最高可达0.5%),未经标定的楔形流量计的精确度也可达3%左右;
4)结构简单,安装、使用和维修方便;
5)可测量腐蚀性介质,由于差压测量是采用隔膜式的双法兰差压变送器,腐蚀性介质不能进人导压管和差压变送器,所以只要用耐腐蚀材料加工楔形节流件,就能使仪表对腐蚀性介质进行测量。
       1、测量精度: ±1.0%~±1.5%2、最低流速:0.01m/s。
3、使用寿命:可长达十年以上。
4、量程比≥10:1
5、雷诺数系数使用范围:下限300,上限达1×106以上。
6、测量液体粘度上限:500MPa·S。
7、工作压力范围:-0.1~6.4MPa。
8、工作温度范围:-50~400℃。

型谱 代号 外壳材质 公称压力 工茁度 连接与取压方式 说明
CKLX           楔形流量计












015         DN15
020         DN20
025         DN25

300         DN300



I       碳钢
II       不锈钢
III       特殊订做
  0.25     0.25MPa
0.60     0.6MPa

5     5MPa



A   -20~100℃
B   100~250℃
C   250~400℃
  A 螺纹取压对夹式
B 螺纹取压螺纹式
C 螺纹取压焊接式
D 螺纹取压法兰式
E 法兰取压法兰式
F 一体化安装方式(温压补偿)
G 一体化安装通用式



1、本公司承若凡是购买我司产品,一年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。
2、客户的技术疑问,我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
