定量控制系统
发布时间:2017-06-03 02:05:10| 浏览次数:1288

产品特性:组成定量控制系统,定量控制系统,组成定量控制系统,定量控制系统
产品简介:组成定量控制系统同时流量计种类较多,还要根据测量介质、管道口径、流量范围、防爆、防腐、防护等级等参数和要求进行选型,选择合适的流量计。


详细介绍:

随,它具有操作着工人工资不断上涨,自动控制已成为趋势。定量控制系统是目前很多企业都会用到或是都需要改进的项目之一简便易学,直接替代了人工打料、手工配料,同时本系统显示直观,手动控制或自动控制相结合等特点,特别适用于企业的掺油、掺水、掺药、配料、定量注水及各种液体或气体的定量控制。目前一些现在仍采用人工操作罐装/打料/配料,同时也不想投入太多成本,就想提高工作效率的企业建议采用本系统。


一、定量控制系统的组成
1、流量计:这是控制的基础,直接影响控制的效果,因此基本要求是测量精度越高越好,有信号输出功能;同时流量计种类较多,要选择合适的流量计。
2、CK定量控制器:内含CK全智能中文操作定量控制仪、内部控制线路及组件、外部控制按纽和指示灯等,供电电源统一给控制器供电,其他设备如流量计、电磁阀均有控制器内部直接供电;并可输出4-20mA、RS485等信号到其他控制设备上。
3、断流设备:可以单独或同时控制管线的泵和电磁阀、电动阀,输出有多路时可以进行多路转换;控制泵时需要知道泵的功率并在现场加接接触器,接触器的线圈供电由控制器完成;加接电磁阀是因为起到即停即开的作用,有利于控制精度的提高。

二、主要技术参数




系统组成
CK定量控制器、流量计、电磁阀(可以多路转换)
适用流体 几乎所有液体、气体、蒸汽
控制精度 与所配流量计精度相关,综合精度:
液体:0.2-1.0%     气体:1.0-2.5%
供电电源 AV220V、DC24V、380V或其他订制
环境温度 -20-60℃
相对湿度 ≤85%RH,避免强腐蚀性气体


控制设备
电磁阀:根据供电电源选择,标配为AC220V、常闭型;如有多路输出时可以进行多路转换
泵:供电AC220C、功率10KW以内时可以直接从控制器内进行控制,供电AC380V及大功率时应外接一接触器进行转控,并具延时起动、提前关闭功能
操作面板 数显操作器
控制单位 升、立方、公斤、吨
控制字节 999.999(可以按要求订制)


输出信号
瞬时流量:4-20mA或其他订制
控制信号:4-20mA或其他订制
 通讯信号:RS232、RS485、以太网或其他订制

远程控制 配套触摸屏或计算机集中控制与操作:与销售、技术联系按要求配套订货


三、主要功能
1、设有大、小阀控制,分别控制大流量和小流量,达到精确的定量控制;
2、配有溢料、憋泵接口,发生溢料、憋泵时关闭打料即时保护;
3、可查看总累积、瞬时流量、时间、流量计输入信号值等,并设有打料次数、每次打料起止时间、每次打料量、日或月累计等查询功能;
4、可配打印机进行实时打印功能,打印功能包括打料起止时间、打料量、实际打料量、打料名称(根据客户要求自由设定);
5、断电设定数据保存,并保持打料前的工作状态。
6、控制仪与控制器完全自主研发,因此如需其他功能我们可作量身订制;
四、订货须知
1、选择合适的流量计:告之测量介质、管道口径、工作压力和温度、流量范围(如果没有可以告之打多少料需要大概多长时间来推算)、防爆及其他要求,我们给您选型;
2、说明控制的要求:如每次定量值的大小、每天控制的次数、是否每次控制的值都一样以及其他要求;
3、选择断流设备:如已有断流设备请告之其工作电源和功率,我们作量身订制;如需要我们提供断流设备也可以;在此我们建议断流设备请选择电磁阀或电动阀(在需要延时启动或关闭时)为佳,同时在管道布置时,以液位差产生的滞流为动力源最好,这样在控制时最为安全、测量精度也最佳。

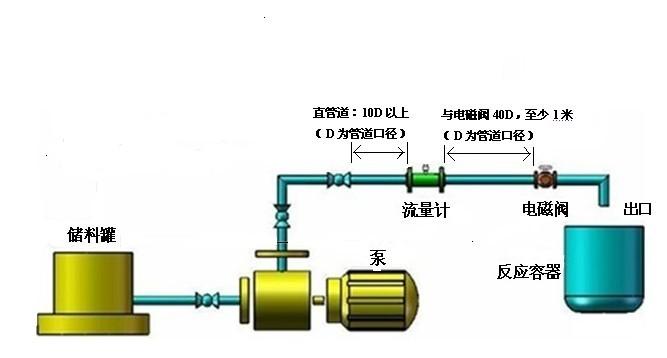

五、安装注意事项及安装示意图
1、流量计安装(详见说明书):至少保证流量计前后直管道前10D后5D(D为管道口径),且越长越好,如前面有泵和调节阀时要尽可能的增加前直管道的长度,远离它们,安装点附近应无强电、强磁和变频干扰。安装点管道必须为满管流,当安装管道为垂直走向时,流体流向必须为从下往上。
2、电磁阀的安装:应安装在流量计后面,且与流量计应有40D(D为管道口径)以上的距离,避免电磁阀在动作前后引起的振动和电磁场影响流量计的计量准确度,另外电磁阀的安装点应尽量接近流量出口为宜。
3、控制器的安装:标配为非防水型,安装在室内,如安装在室外应有防水措施。
4、安装示意图主要用于:液体定量加料,气体定量加料只要可以装流量计的都可以控制。
